MZ-N10  十年一劍

2002　11.10

'92年11月，歷史上首款MD，MZ-1與MZ-2P，以作為音樂史革命的小型錄音光碟，打開了次世代錄音媒體的序幕。緊接著各家廠商陸續在體積、續航力、設計等上各自比長短、立高下，轉眼也間默默地度過了10個年頭。

Sony於'02年9月2號，舉辦了MD誕生10周年記念派對，會場上發表了四型號記念機種，分別為:

• MZ-E10 Player
• MZ-N10 MD Recorder
• LAM-Z10迷你音響(主機+喇叭)
• LAM-10迷你音響(僅主機)

派對上並邀請到MD之父，也是時任Sony取締役會議長的大賀典雄到場(MD規格主要由當時身為社長的大賀所主導)致詞並自爆MD不為人知的插曲：

相較於其他公司研發新標準時需許多人經歷數次會議共同制定，大賀卻是在沒和任何人商討下，直接找了Sony兩位工程師共3人定調整體規格的大膽無畏的決定。

大賀起初要求比照單曲CD的80mm光碟為雛形(部分理由是過於小巧在店面反倒容易遭竊的另類考量)。而工程師最終以"為了讓整體可放入襯衫口袋"及市調等結果最終以64mm尺寸說服大賀接受並定案~
在聲音壓縮技術也出現分歧，大賀希望MD音質為1/4程度的壓縮，但工程師最終提出1/5的壓縮程度(可能考量到光碟音質本身"聽感"不甚理想而盡可能減少壓縮比)，却也正因小巧輕便反倒被唱片產業所嫌棄~

• 「即便到現在，我仍認爲1型(初代機MZ-1、MZ-2P)是失敗作，但是2號機之後(指第二代起MZ-R2、MZ-E2)就真的是了不起的產品*」大賀甚至甚至即興幽默了下。(台下的工程師臉上應該三條線吧(￣ー￣〃)。
• 「MD開發當時的理想目標是"可放入襯衫口袋的攜便性"，終於實現了(指MZ-E10、MZ-N10)。」

而在有些自嘲但和緩的派對氣氛中，號稱集結了光磁碟精髓的十年一劍之登峰造極作(好囉嗦...)MZ-N10奢華地登場。

*いまだに1型(ウォークマン初号機)だけは失敗作だと思っている。しかし2号機以降は本当に立派な商品だ

10周年紀念的4款產品~等等，你一定會問圖片只有三項產品阿? 原來Sony將迷你音響 主機+喇叭與單主機，當作是兩品項的智障算法

10周年紀念Logo，造型顯得未熟顏色也突兀，跟產品完全不搭嘎

最初大賀對MD的設定為80mm光碟，工程師以"為了讓整體可放入襯衫口袋"等理由提出優化，最終將規格定案為64mm

1 10周年會場上拿著E10展示，也是被譽為MD之父的大賀典雄

2  '90.5當年MD發表會時所製作的概念模型機

3  '90.6 MD開發部隊作為"究極尺寸"目標的木製模型，看來-E10是超越了這樣的理想

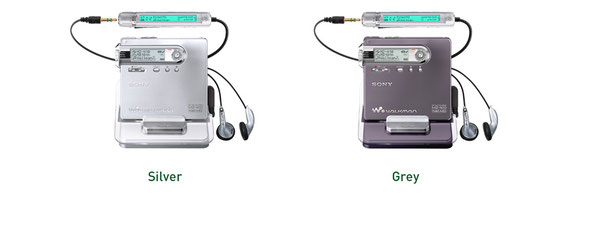

同樣身為10周年記念機種，N10與E10兩者卻是截然不同型色，對比E10原汁原味的粗曠質感 ，N10則逆向地外放亮麗展現訴求，

機面採用滑順的3D曲面加工處理型塑出柔和的山丘曲線，並鍍上亮麗的透明塗層映照如精品般質感，不同於大多機型Logo貼金屬銘牌更甚者電鍍金屬膜了事，圓潤的立體觸感並加工出類似珠貝般細的緻珍珠光澤。

應該宣傳用贈品的10周年專屬的CD-ROM型錄，內容似乎為歷代機型的故事介紹

此外也有10周年MD空白片

MD 10周年型錄指出：究極的小型機身為目標的N10，開發13mm以下厚度(僅指機身最薄處)的Recorder。由於單MD光碟就達5mm，代表可利用空間須凝縮於8mm以內，除此之外沒有唯二的選擇，也就意味著從零開始打掉重練。

為了達成這樣的理想，Sony這次捨棄過往偉業打掉重練。MD隨身聽的核心部光學頭小型與薄型化，取決於技術上能將其凝縮緊湊的程度。然而要精確追跡光碟信號需要一定的厚度，以往思路難以實現進一步的薄型化。

Sony將此關鍵著眼在進片匣的遮蔽開啟位置，將需要的厚度配置於其中，維持光學頭性能並實現薄型化。 因此由"Laser Coupler(雷射耦合器)"開始所有組件以小型化重新開發，信號追跡的2軸部件極限的小型化，實現了利用進片匣部的突破性光學頭組件。成功地讓光碟面到光學頭底面距離大幅短縮。

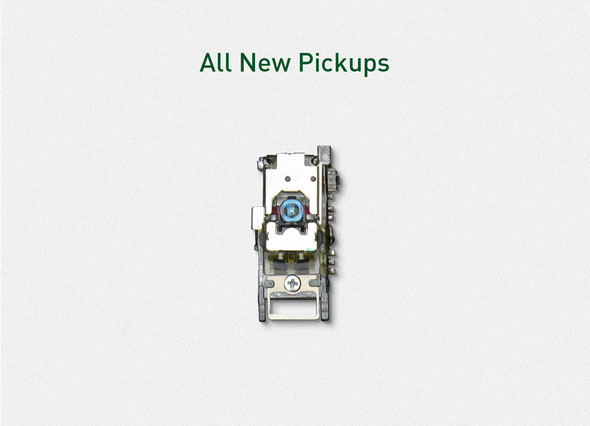

由雷射耦合器、追跡讀取信號的2軸零件開始，所有的組件重新開發，讓MD光碟面到光學頭底面的距離縮減，得以讓光學組件更加小型化

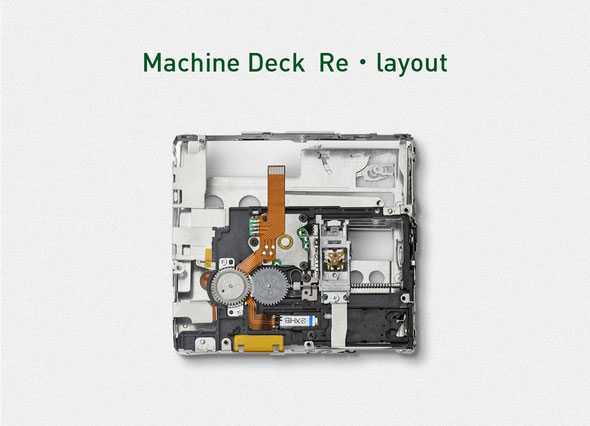

電池與基板採用水平並列配置，馬達等驅動組件也重新開發，並以流量分析骨架構造，打造纖薄又強韌的機身

基板重配置

通常MD Walkman電池都以垂直佈局於機座下方，然而這樣的結構厚度會超越N10的8mm目標值。在此N10採用了基板與電池水平並列配置。當然，這也意味著馬達、驅動組件及記錄磁頭等需重新解析開發，相較以往機種減少35%厚度為目標。

光是組件小型化還是有其界限，為了讓組件配置更具效率，反覆地修正基板有效面積，並且以流量分析(Flow Analysis)分析骨架構造，達成集約小型化，並兼顧強度與輕量。

新規格充電池

考量到有限空間的新機構對於電池的容許厚度僅3mm，是地，在當時口香糖充電池顯然無法適用，也沒有滿足此一條件的充電池。

此外，讓新機構的小型馬達扭力功率能穩定驅動，也需要更高的電壓。在容積與能量的權衡下從鋰離子技術著手，成功研發出3mm的薄型・高電壓的新型充電池。

只是在空間上如此分毫必較下不可換電池似乎順理成章的理由*，N10也成為MD　初不可換電池Recorder。

此外與機身連動縮水的蓄電量，甚至Sony於發售前不到一個月的10月24日聲明，由於驅動以及伺服系的部分迴路設計變更之故，續航又比原本發表時往下調整，而最終相較前作MZ-N1短少約3成起跳。

唯一好處是官方提到電壓的提升對於音質也帶來正向影響的附加價值。

*N10小型技術看似無敵，'04年Pansonic發售的SJ-MR270比N10還更小的機身卻仍能讓用戶換電池，堪稱是真・黑科技

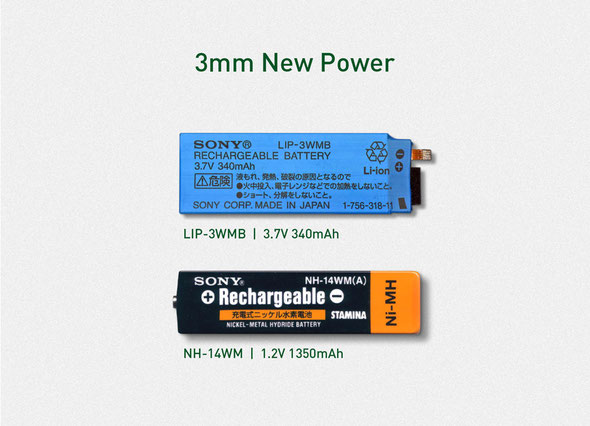

在10周年讓好久不見得鋰電池重新回歸電壓也猛升至3.7V，官方宣稱對高電壓對音質有正面的附加價值。只是也成為首度不可更換機型

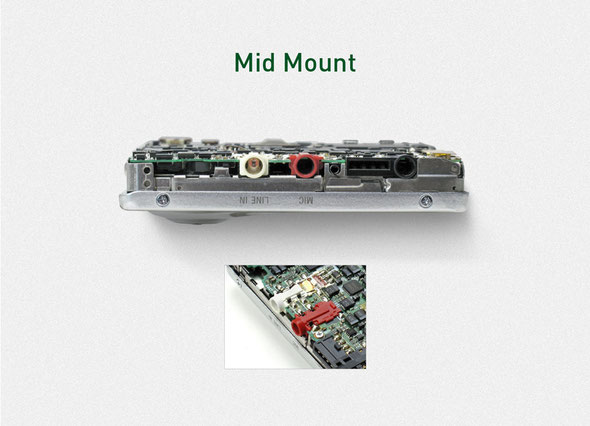

在甚麼都得分毫計算的限制下，對於無法更動尺寸的3.5mm標準音源端子，採用將其嵌入基板的Mid Mount技術

端子的壁壘

對於錄音機型的N10來說薄型化有個更大的壁壘，N10不學E10搞偷雞特規而維持標準的3.5mm Ø音源端子，但也意味著無法在端子上做任何修改變動。大多錄音機型都是將端子配置於主基板上方，但N10的機座與基板僅有0.2mm的緩衝空間，技術上則無法成立。

最後Sony工程師們採用了"應為"*Recorder初　 端子直接嵌入主基板的"Mid Mount"技術，讓錄音機型也擁有極致的纖薄。

*通常隨身機型音源端子以垂直置於基板上方，"Mid Mount"可能早於'98年機型就已登場運用於超薄player，但在錄音機型上可能首次採用

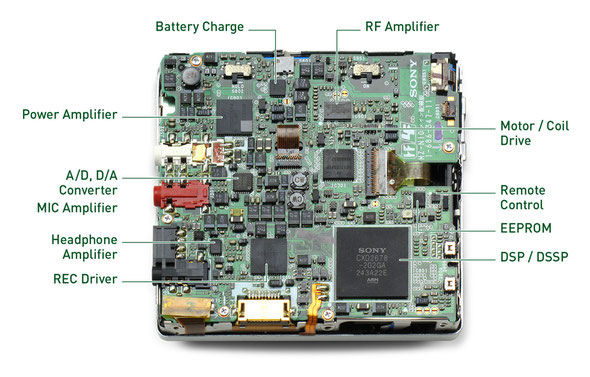

各項薄型化技術與組件打造出高度集積化基板

N10有著"靠北"的又薄又厚的極端機身

由裡至外全面打掉重練的成果，比起前作N1 2.6mm纖薄 / 30g輕量化，讓N10成為當時最小、最輕量(w73.3 × h13.8 x d78.5 mm / 含電池84g)的錄音機型。

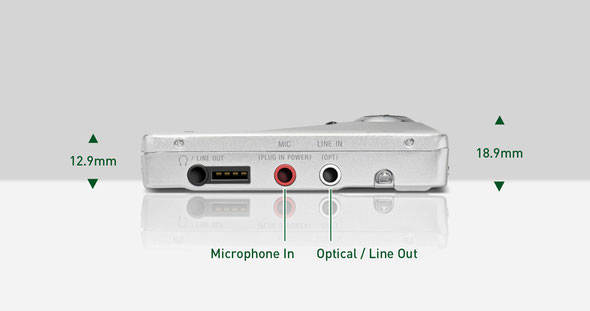

雖然頂著世界最小、最輕量的王冠，不過官方宣傳卻也不忘強調"厚約13.8mm(最薄部12.9mm)的極致纖薄"，只是看到實機時才明白的行銷的"真正字義"，機身於顯示部大面積地隆起厚達18.9mm...┐(─__─)┌

雖然前面囉囉嗦嗦地介紹了10周年各項頂天工藝，，即便是官方號稱集大成的傑作，卻狠敗在猶如天堂與地獄般多達6mm的極端差距機身(⋟﹏⋞)，終究無法讓N10成為供奉於桌上膜拜的全方位公媽級(請念台語)經典。

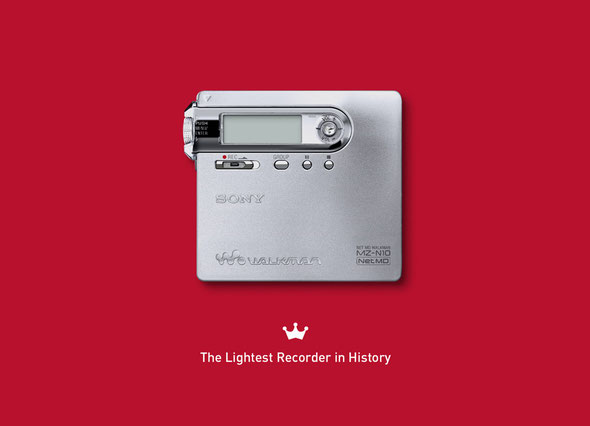

N10採用了邪惡的不可換電池方式，成為史上最輕錄音機型

提到小型工藝，Panasonic說第二應該沒人敢爭第一吧，MD歷史最小的Recorder MR240、MR270(不只更小還能更換充電池，只是也被N10帶壞，而且是更大面積突起，

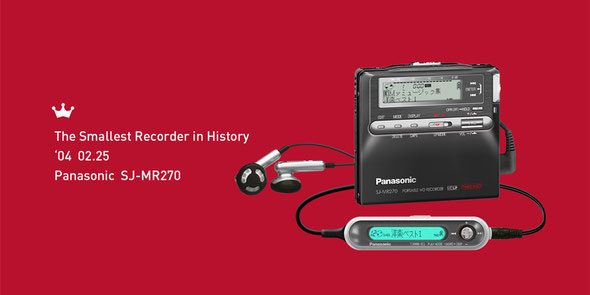

 對MD較有涉獵的粉絲們或許也猜到了，毫不意外地，世界最小的記錄最終在'04年初由黑科技的Panasonic SJ-MR240 / SJ-MR270所取代，成為史上最小的Recorder(還是可換電池)*，而E10終究守住了史上最輕量的王座~感覺根本就是兩家喬好各自榮光天下~

*無論標準尺寸或最大尺寸，MR270的體積加乘總和數值都小於N10

MR240 / MR270兩者皆相同造型尺寸，差別在Net MD的有無
