MZ-E10  十年一劍

2002　11.10

'92年11月，歷史上首款MD MZ-1與MZ-2P，以作為音樂史革命的小型錄音光碟，打開了次世代錄音媒體的序幕。緊接著各家廠商陸續在體積、續航力、設計等上各自爭鳴、嶄露頭角，轉眼也間默默地度過了10個年頭。

Sony於'02年9月2號，舉辦了MD誕生10周年派對，會場上發表了10周年記念機型：

• MZ-E10 Player
• MZ-N10 MD Recorder
• LAM-Z10迷你音響(主機+喇叭)
• LAM-10迷你音響(僅主機)

派對上並邀請到MD之父，也是時任Sony取締役會議長的大賀典雄到場(MD規格主要由當時身為社長的大賀所主導)致詞並自爆MD不為人知的插曲：

相較於其他公司研發新標準時需許多人經歷數次會議共同制定，大賀卻是在沒和任何人商討下，直接找了Sony兩位工程師共3人定調整體規格的大膽無畏的決定。

大賀起初要求比照單曲CD的80mm光碟為雛形(部分理由是過於小巧在店面反倒容易遭竊的另類考量)。而工程師最終以"為了讓整體可放入襯衫口袋"及市調等結果最終以64mm尺寸說服大賀接受並定案~
在聲音壓縮技術也出現分歧，大賀希望MD音質為1/4程度的壓縮，但工程師最終提出1/5的壓縮程度(可能考量到光碟音質本身"聽感"不甚理想而盡可能減少壓縮比)，却也正因小巧輕便反倒被唱片產業所嫌棄~

• 「即便到現在，我仍認爲1型(初代機MZ-1、MZ-2P)是失敗作，但是2號機之後(指第二代起MZ-R2、MZ-E2)就真的是了不起的產品*」大賀甚至甚至即興幽默了下。(台下的工程師臉上應該三條線吧(￣ー￣〃)。
• 「MD開發當時的理想目標是"可放入襯衫口袋的攜便性"，終於實現了(指MZ-E10、MZ-N10)。」

而在有些自嘲但和緩的派對氣氛中，號稱集結了光磁碟精髓的十年一劍之登峰造極作(好囉嗦...)MZ-N10奢華地登場。

*いまだに1型(ウォークマン初号機)だけは失敗作だと思っている。しかし2号機以降は本当に立派な商品だ

10周年紀念的4款產品~等等，你一定會問圖片只有三項產品阿? 原來Sony將迷你音響 主機+喇叭與單主機，當作是兩品項的智障算法

10周年紀念Logo，造型顯得未熟顏色也突兀，跟產品完全不搭嘎

最初大賀對MD的設定為80mm光碟，工程師以"為了讓整體可放入襯衫口袋"等理由提出優化，最終將規格定案為64mm

1 10周年會場上拿著E10展示，也是被譽為MD之父的大賀典雄

2  '90.5當年MD發表會時所製作的概念模型機

3  '90.6 MD開發部隊作為"究極尺寸"目標的木製模型，看來-E10是超越了這樣的理想

應該宣傳用贈品的10周年專屬的CD-ROM型錄，內容似乎為歷代機型的故事介紹

此外也有10周年MD空白片

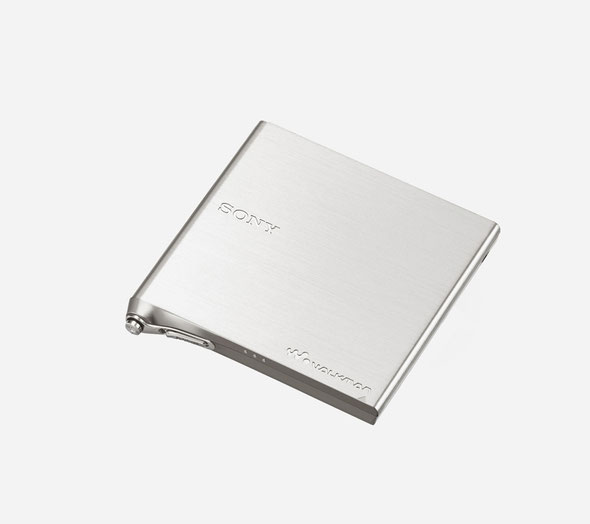

平滑的機身線條有著極端的輕薄量感，鎂合金搭配亮面塗層營造粗曠的手作金屬感，打凹Sony及Walkman Logo展示出極致的身份地位。

依MD 10周年型錄指出，10周年記念機型目標為10mm以下的MD Player，由於MD光碟厚度就有5mm，代表剩下可利用的空間必須凝縮至5mm以內。

讀取頭的小型化

為了達成這樣的理想，Sony這次捨棄過往偉業打掉重練。MD隨身聽的核心部光學頭小型與薄型化，取決於技術上能將其凝縮緊湊的程度。然而要精確追跡光碟信號需要一定的厚度，以往思路難以實現進一步的薄型化。

Sony將此關鍵著眼在進片匣的遮蔽開啟位置，將需要的厚度配置於其中，維持光學頭性能並實現薄型化。 因此由"Laser Coupler(雷射耦合器)"開始所有組件以小型化重新開發，信號追跡的2軸部件極限的小型化，實現了利用進片匣部的突破性光學頭組件。成功地讓光碟面到光學頭底面距離大幅短縮。

由雷射耦合器、追跡讀取信號的2軸零件開始，所有的組件重新開發，讓MD光碟面到光學頭底面的距離縮減，得以讓光學組件更加小型化

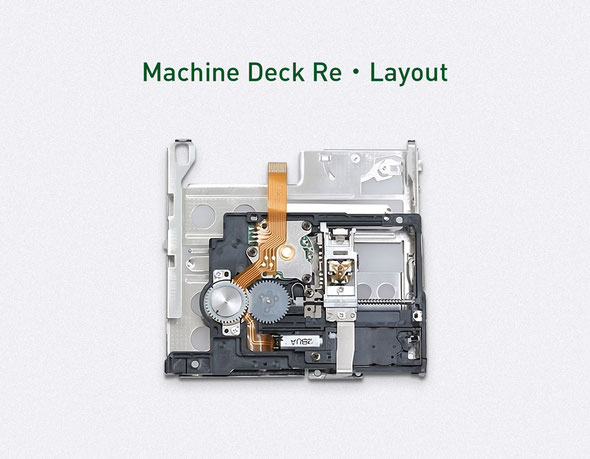

基板重配置

通常MD Walkman電池都是以垂直佈局放置於機座的下方，然而這樣的結構厚度會超越5mm的目標值，在此E10採用機座與電池並列的水平佈局方案，也就代表機座需要小型化。因此馬達等驅動類組件徹底解，比起以往減少35%厚度開始。例如光學頭用的升降馬達組件每個組件解析打造突破性的小型馬達。

為了實現究極的目標值，只是將組件小型化仍有其限度，接著是將零件如何效率化地配置，反覆修正基板使其有效面積能最大化，並透過對支撐機殼骨架結構進行徹底的流量分析(Flow Analysis)，不僅僅只是單純的"Downsizing(小型化)"並兼具輕量化和可靠性的前所未有的結構。

與前作MZ-E909比起，E10機構部厚度約減少了30%，基板面積也瘦身了33%。

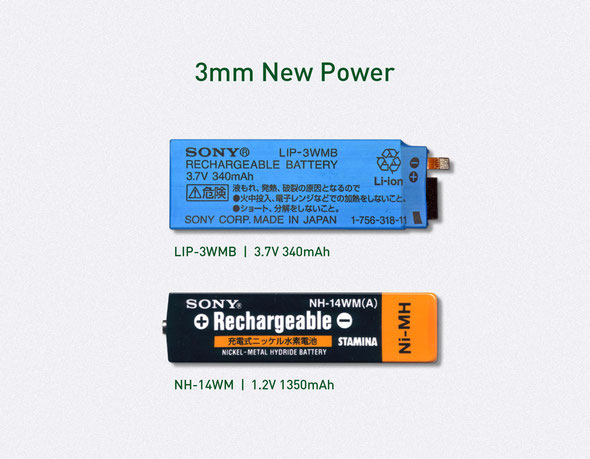

為了史上最薄的任務，採用僅約前作一半厚度的新開發超薄型特規鋰充電池，不過卻也無法像以往可自行更換電池了

新規格充電池

而長久以來對用戶們來說是理所當然的可換電池設計，Sony很屌地表明"不給就不能換"~(>﹏<) 是地，為了史上最薄的MD，某些程度的妥協是必要的，考慮到電池空間及膨脹率，採用了僅3mm的內建式新型鋰電池，讓E10繼MZ-E95後不可換電池的MD Player，而通常與主板上下垂直的電池在大幅減少的空間而變更為水平配列(當然也意即零件更需高度集積化)。

相對地，與電池體積一併縮水的蓄電量，與前作E909相較整體短少25~65%續航，而官方有點欲蓋彌彰地提到較高電壓(3.7V)的鋰電池有助益於音質表現的附加價值。

無論標準 / 最大厚度都比兩片MD(10mm)還要薄的E10，創下了前無古人後無來者的極致境界

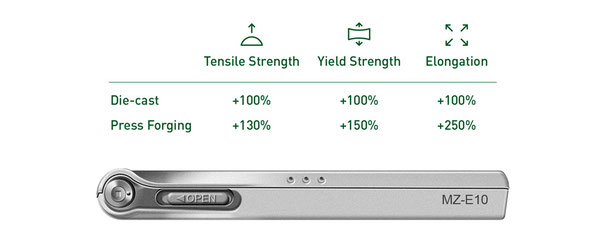

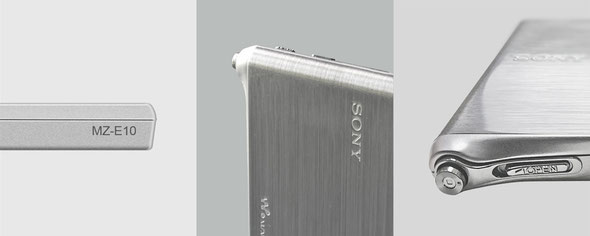

超纖薄的機身容易因外力而變形、曲折，E10不意外地採用更加強韌的全鎂合金機身，尤其對記念機型來說更是理所當然的標準配備。另外Sony未明講仍值得一提的，E10採用了'99年問世的"Press Forging(鍛壓)"*高剛性鎂合金技術。比起一般金屬加工常用的Die casting(壓鑄)技術。Press Forging在拉伸強度提升約1.3倍，耐力約1.5倍，延展性更是一口氣拉高約2.5倍。可能因兩年前的技術Sony很低調的只在一般型錄上聊勝於無地略帶過，而10周年單本型錄上卻絕口不提...

*Press Forging技術(プレスフォージング製法)由Sony、日立金屬與東京精鍛工所(於'01年改名為株式会社セイタン)三家公司共同研發的鎂合金成形專利技術

時任Sony MNC Personal Audio Company主席的福島貴司手中拿著E10提到，為了這3.5mm的薄度進展，足足耗費了6年時間。(正確來說應該為3.6mm，可能是說明上的權宜而稱為3.5mm)

'04年的SJ-MJ97雖然不如E10纖薄，卻是MD史可換電池及和外接電池盒最薄機型

由組件到電池全面打掉重練的成果，讓E10成為史上最薄，並且唯一低於10mm的MD，即使最大尺寸*依然還是極纖細的9.9mm。

時任Sony MNC Personal Audio Company主席的福島貴司於10周年派對上提到，為了這3.5mm的薄度進展，足足耗費了6年時間。其時間點指的應是'96年最薄的MZ-E50(13.5mm)所比較，在E10登場之前E50一直穩坐Sony最薄皇座。

有趣的是Sony大力強調厚薄度的同時，並未慣例般地冠上"世界最薄"的稱號，日後也沒有任一機型超越E10。

除了超薄機身外，官方發布E10為當時世界最小(81.9×72.2×9.9mm)，最輕量(含電池55g)的雙桂冠，不過最小的記錄最終於'04年被變態黑科技的Panasonic SJ-MJ97所超越。還是可換電池及外接電池盒的設計來看，Panasonic的確是黑科技王者~

*MD隨身聽都有標準 / 最大的兩種尺寸，廠商都是以標準尺寸作為如最薄最小等技術的宣示值，而E10無論標準 / 最大尺寸皆為9.9mm

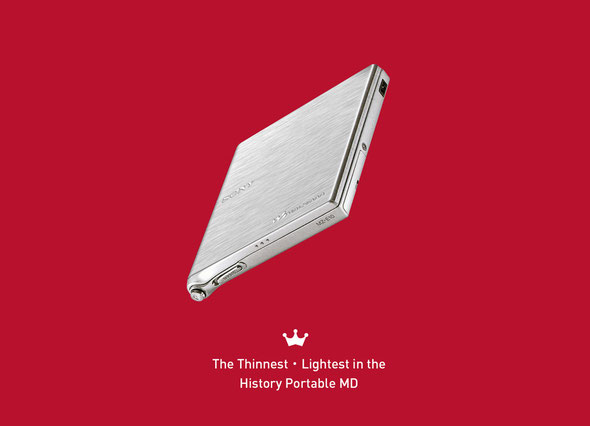

E10擁有MD史上最薄與最輕量的雙桂冠，也是MD史上唯一厚度10mm以下的機型

E10儘管小巧，最終還是被SJ-MJ97所取代，不過纖薄輕量仍專屬於E10
